اتصالات پایپینگ ( Piping Fittings )

اتصالات پایپینگ ( به لاتین PIPING FITTING ) در واقع جهت اتصال خطوط به یکدیگر یا تغییر سایز خطوط و حتی بستن خط انتقال سیال در صنعت مورد مصرف قرار میگیرد .

هریک از این اتصالات یا فیتینگ ها کاربرد منحصر به فردی دارد که بنا به نیاز پروژه میتوان از هرکدام استفاده نمود ، شرکت پترو تجهیز کاسپین به تفکیک در مورد هر یک از این اتصالات توضیحات کاملی را ارائه نموده است و شما میتوانید با مراجعه به پایی همین صفحه در مورد هریک از این اتصالات پایپینگ اطلاعات کاملی کسب نمایید .

اتصالات پایپینگ در صنایع نفت ، گاز ، پتروشیمی و کارخانجات صنعتی براساس استانداردهای متفاوتی مورد مصرف قرار میگرد که بر اساس فشار سیال هر یک از این استانداردهای مربوطه استفاده میگردد . برخی از استانداردهای پر مصرف اتصالات در صنایع عبارتند از :

ASME B16.9 / ASME B16.11 / ASME B16.31 / ASME B16.25 / MSS-SP-97 / MSS-SP-95

شما میتوانید جهت مطالعه هریک از استانداردهای فوق و مشاهده استانداردهای ابعادی هر یک از اتصالات ، هندبوک جامع اتصالات را دانلود و مطالعه نمایید .


دانلود هندبوک جامع اتصالات جوشی

دانلود هندبوک جامع اتصالات فشار قوی   PTC FRGD FITTING HANDBOOK

BW ELBOW 90 DEG

زانو 90 درجه جوشی

BW ELBOW 45 DEG

زانو 45 درجه جوشی

HIGH PRESSURE ELBOW 90 DEG

زانو 90 درجه فشارقوی

HIGH PRESSURE ELBOW 45 DEG

زانو 45 درجه فشارقوی

BW EQUAL TEE

سراهی هم مرکز جوشی

BW UNEQUAL TEE

تبدیل غیر هم مرکز جوشی

HIGH PRESSURE EQUAL TEE

سراهی هم مرکز فشارقوی

HIGH PRESSURE UNEQUAL TEE

سراهی غیر هم مرکز فشارقوی

BW CAP

کپ جوشی

HIGH PRESSURE CAP

کپ فشار قوی

BW ECCENTRIC REDUCER

تبدیل کج جوشی

BW CONCENTRIC REDUCER

تبدیل صاف جوشی

BW CROSS

چهار راهی جوشی

HIGH PRESSURE CROSS

چهارراهی فشارقوی

HIGH PRESSURE UNION

مهره ماسوره فشارقوی

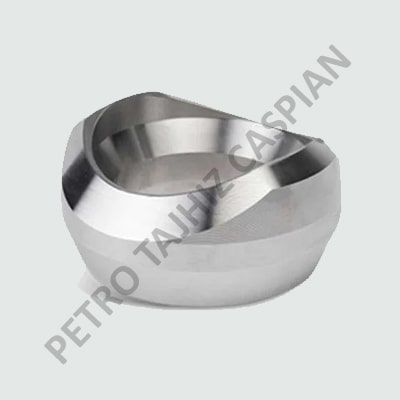

HIGH PRESSURE WELDOLET

ولدولت فشارقوی

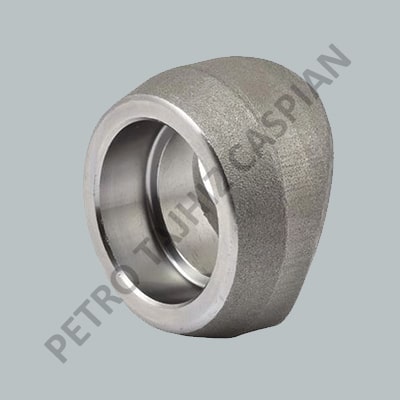

HIGH PRESSURE SOCKOLET

ساکولت فشارقوی

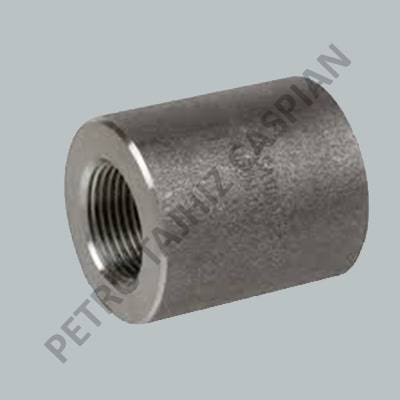

HIGH PRESSURE FULL COUPLING

بوشن فشار قوی

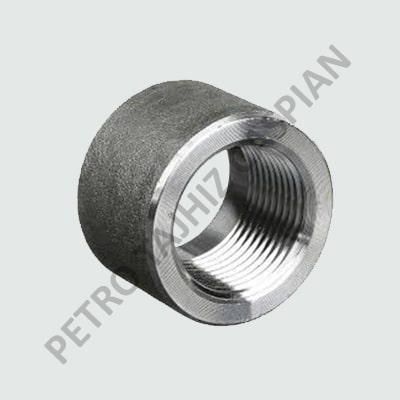

HIGH PRESSURE HALF COUPLING

نیم بوشن فشارقوی

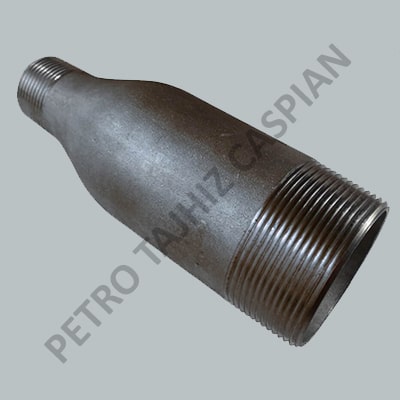

CONCENTRIC SWAGE NIPPLE

سوئیچ نیپل صاف

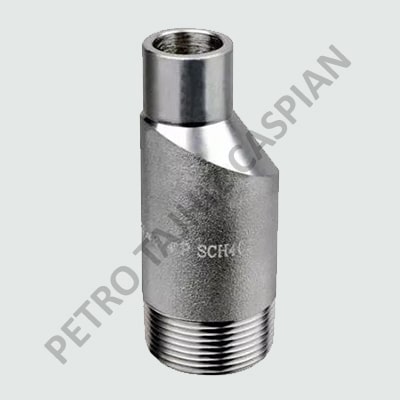

ECCENTRIC SWAGE NIPPLE

سوئیچ نیپل کج

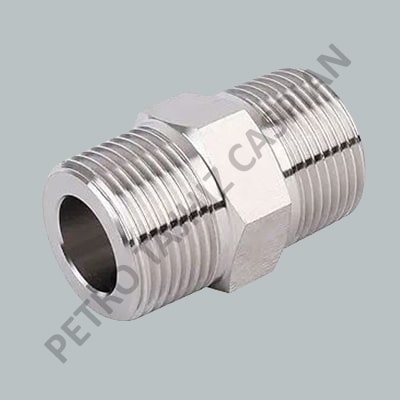

HIGH PRESSURE HEX NIPPLE

مغزی شش گوش فشارقوی

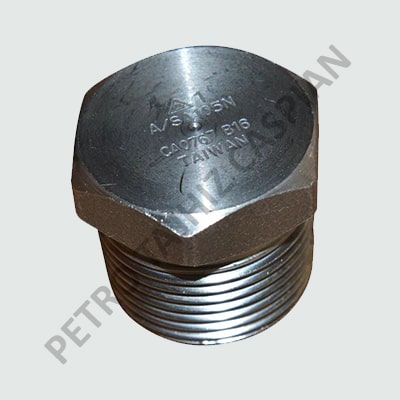

HIGH PRESSURE HEX PLUG

درپوش شش گوش فشارقوی


شرکت پترو تجهیز کاسپین

شرکت پترو تجهیز کاسپین با بیش از 12 سال سابقه در زمینه مشاوره ، واردات و تامین ملزومات پایپینگ اعم از اتصالات جوشی و فشار قوی از معتبرترین برندهای مورد تائید صنایع نفت ، گاز ، پتروشیمی و کارخانجات صنعتی ، هم اکنون آماده واردات و تامین اتصالات پایپینگ در اسرع وقت و نازلترین قیمت میباشد .

جهت ارسال درخواست خرید خود کافیست از طریق صفحه تماس با ما اقدام فرمایید.



انواع اتصالات جوشی و فشارقوی

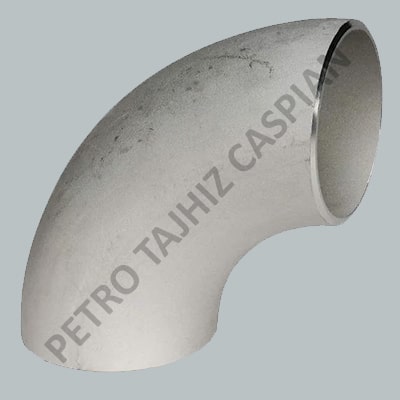

ELBOW 90 BW

ELBOW 90 BW

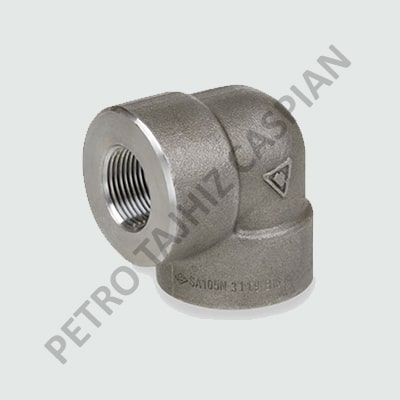

ELBOW 90 FRGD

ELBOW 90 FRGD

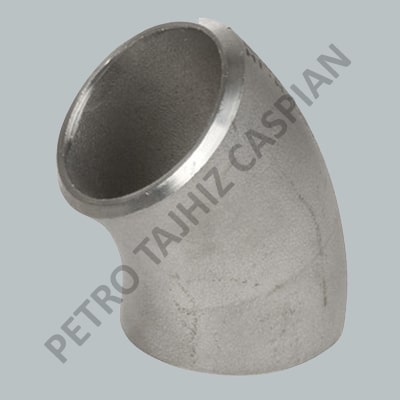

ELBOW 45 BW

ELBOW 45 BW

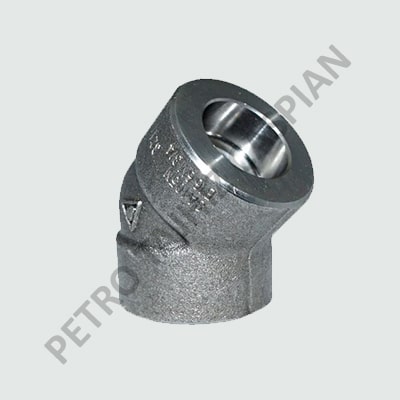

ELBOW 45 FRGD

ELBOW 45 FRGD

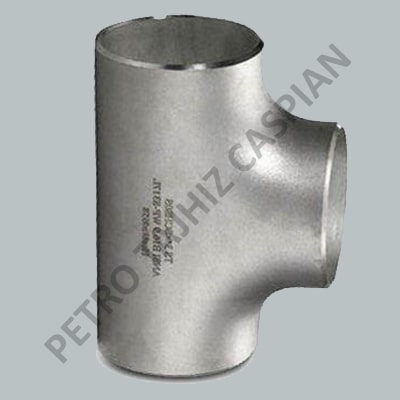

EQUAL TEE BW

EQUAL TEE BW

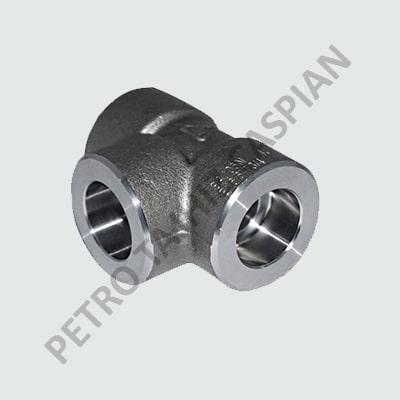

EQUAL TEE FRGD

EQUAL TEE FRGD

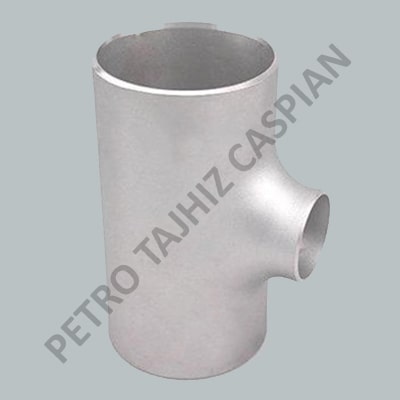

UNEQUAL TEE BW

UNEQUAL TEE BW

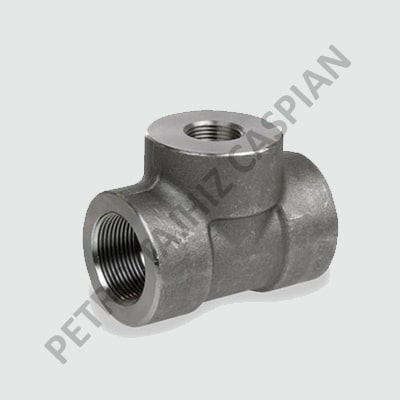

UNEQUAL TEE FRGD

UNEQUAL TEE FRGD

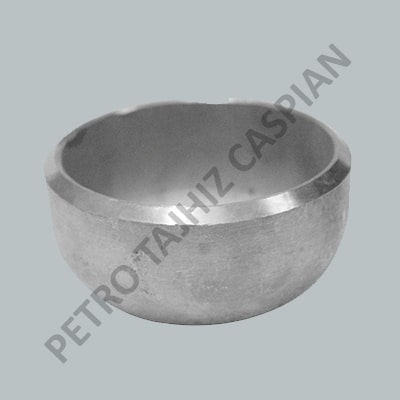

CAP BW

CAP BW

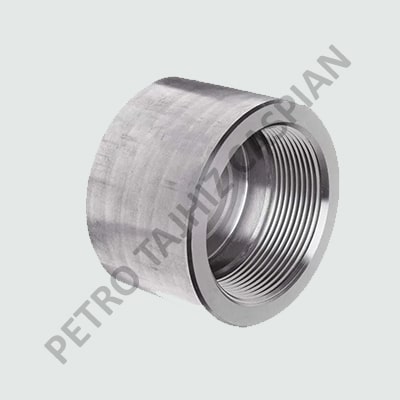

CAP FRGD

CAP FRGD

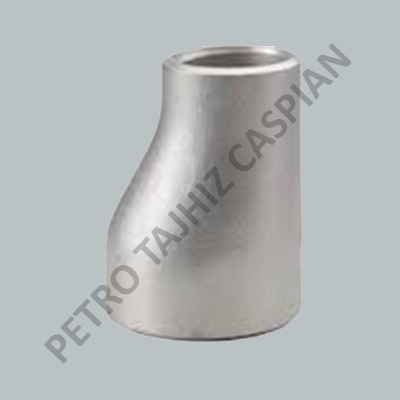

ECC REDUCER BW

ECC REDUCER BW

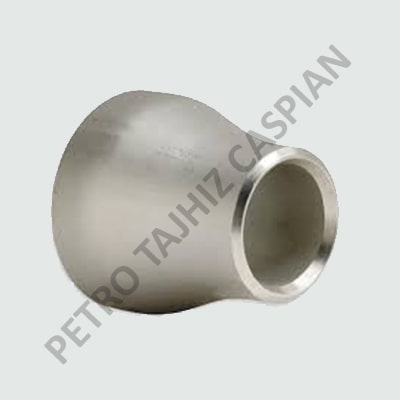

CONC REDUCER BW

CONC REDUCER BW

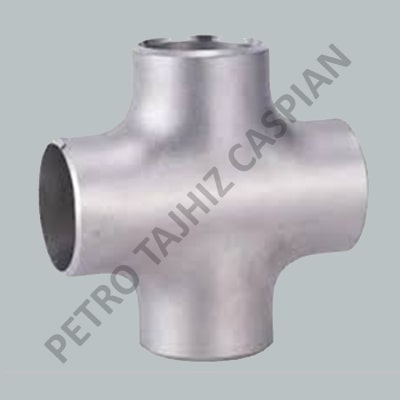

CROSS BW

CROSS BW

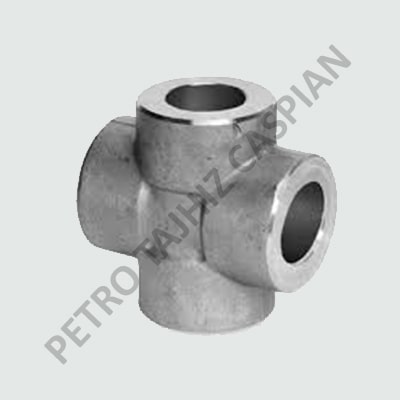

CROSS FRGD

CROSS FRGD

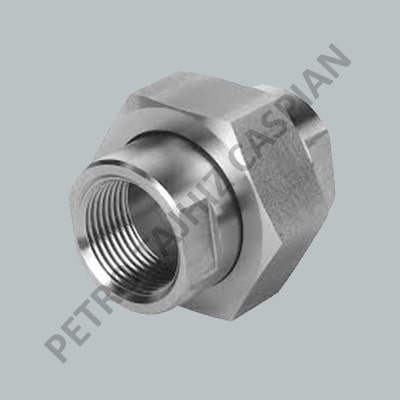

UNION FRGD

UNION FRGD

جدول تطبیق متریال لوله ، اتصالات ، فلنج ، شیرآلات و استادبولت

PIPING MATERIAL PIPES BW FITTINGS FORGING FITTINGS
FORGING FLANGES 		CAST VALVE STUD BOLT
High Temperature
Carbon Steel 		A106 Gr A A234 Gr WPA A105 A216 Gr WCB A193 GrB7
A194 Gr 2H
A106 Gr B / A53 Gr B
API 5L Gr B 		A234 Gr WPB A105 A216 Gr WCB
A106 Gr C A234 Gr WPC A105 A216 Gr WCB
Carbon Steel
Alloy High-Temp 		A335 Gr P1 A234 Gr WP1 A182 Gr F1 A217 Gr WC1 A193 Gr B7
A194 Gr 2H
A335 Gr P11 A234 Gr WP11 A182 Gr F11 A217 Gr WC6
A335 Gr P12 A234 Gr WP12 A182 Gr.F12 A217 Gr WC6
A335 Gr P22 A234 Gr WP22 A182 Gr F22 A217 Gr WC9
A335 Gr P5 A234 Gr WP5 A182 Gr P5 A217 Gr C5
A335 Gr P9 A234 Gr WP9 A182 Gr F9 A217 Gr 12
A335 Gr P91 A234 Gr WP91 A182 Gr F91 -
Carbon Steel
Alloy Low-Temp 		A333 Gr 6 A420 Gr WPL6 A350 Gr LF2 A352 Gr LCB A320 Gr L7
A194 Gr 7
A333 Gr 3 A420 Gr WPL3 A350 Gr LF3 A352 Gr LC3
Austentic
Stainless Steel 		A312 Gr TP304 A403 Gr WP304 A182 Gr F304 A182 Gr F304 A193 Gr B8
A194 Gr 8
A312 Gr TP316 A403 Gr WP316 A182 Gr F316 A182 Gr F316
A312 Gr TP321 A403 Gr WP321 A182 Gr F321 A182 Gr F321
A312 Gr TP347 A403 Gr WP347 A182 Gr F347 A182 Gr F347

برند های قابل تامین اتصالات جوشی و فشارقوی
